Gerä­te­einbau für
Boden­in­stal­la­ti­ons­sys­teme

Der Boden wird als Instal­la­ti­ons­fläche immer wich­tiger. Wir bieten Ihnen ein breites Port­folio an wegwei­senden Lösungen, um Leitungen dezent im Boden zu führen.

Blick in Raum mit Sitzbank und im Boden flächenbündig integrierte Installationsdose für Energie- und Daten-Einbaugeräte

Unsere neuen Gerä­te­ein­bauten ergänzen unser Angebot in gewohnt hoch­wer­tiger Hager Qualität. Zusätz­lich bieten Ihnen die Einbau­steck­dosen einen großen Vorteil: Sie sind ganz nach Ihrer persön­li­chen Vorliebe mit WAGO WINSTA® MIDI, Wieland GST18 ® oder Direkt­ver­drah­tung anschließbar.

Gerä­te­einbau im
Über­blick

Das Steck­ver­bin­der­system ermög­licht eine sehr viel schnel­lere Instal­la­tion im Vergleich zu herkömm­li­chen Methoden und sorgt für Verpo­lungs­si­cher­heit. Zudem können die neuen Klemmen bei der Instal­la­tion werk­zeuglos und gleich­zeitig betä­tigt werden, was das Hand­ling deut­lich verein­facht.



Down­load Bestell­bei­spiel



Zum Online-Katalog

versorgungseinheit-einbauvert-energie-daten-NEU-DE-09-2025-lan

Einbau­ver­teiler

Der Einbau­ver­teiler bietet Platz für Modu­lar­ge­räte mit bis zu zwei Platz­ein­heiten oder kann bereits mit FI/LS bestückt bestellt werden. Die bestückte, verdrah­tete und geprüfte
Version bietet den Vorteil der Zeit­er­sparnis und der Arbeits­er­leich­te­rung.

Daten- und Multi­me­dia­technik

Komplett­sets und Monta­ge­rahmen sind für Keystone- und Large-Keysto­ne­mo­dule erhält­lich.

Steck­dosen

Die Steck­dosen sind in 1-fach, 2-fach und 3-fach Ausfüh­rung, jeweils in 6 Farben, erhält­lich. Sie sind entweder direkt oder mit WAGO-/Wieland-Steck­technik anschließbar.
Um die Instal­la­tion mit Plug-and-Play Technik zu ermög­li­chen, stellen wir sowohl gerade als auch Backside-Adapter, sowie vorkon­fek­tio­nierte Leitungen zur Verfü­gung.
Die Steck­dosen in 3-fach Ausfüh­rung sind mit 33° Neigungs­winkel erhält­lich, die 1-fach und 2-fach Ausfüh­rungen sind im 33° und 66° Neigungs­winkel verfügbar.

Weiteres Zubehör

  • Blind­blenden und Anschluss­zu­behör
  • Gerä­te­träger für 3 und 4 Geräte
  • Schalter mit An-Aus-Funk­tion

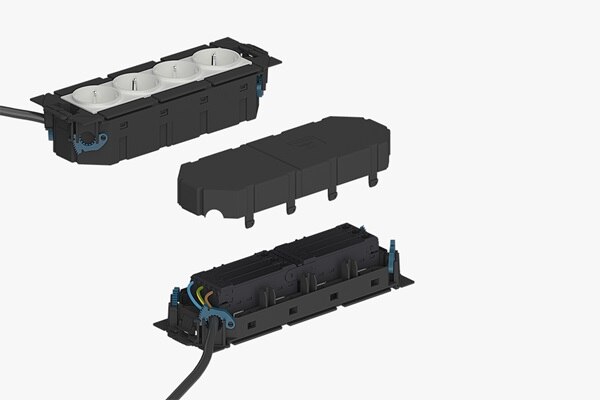

Klas­si­scher Direk­t­an­schluss.
Opti­miert und sicher.

Wird die klas­si­sche Vari­ante des Direk­t­an­schlusses gewählt, kann der Anschluss der Steck­dose ohne weiteres Zubehör erfolgen. Die Klemmen sind für Leiter von 1,5 bis 2,5 mm² ausge­legt. Zur Isola­tion wird ein geschlos­sener Gerä­te­be­cher verwendet. Dessen opti­mierte Zugent­las­tung macht das Hand­ling einfach, da sie jetzt noch schneller und werk­zeuglos erfolgt.

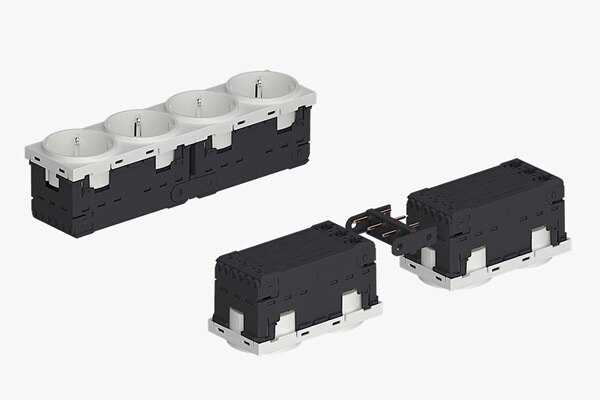

Übri­gens: Mit dem elek­tri­schen Verbinder lassen sich ganz einfach Mehr­fach­kom­bi­na­tionen schaffen.

geraetebecher-stdo-ecoline45-direktanschluss-DE-09-2026-lan-f7

steckdose-ecoline45-elektr-verbinder-DE-09-2026-lan-f7

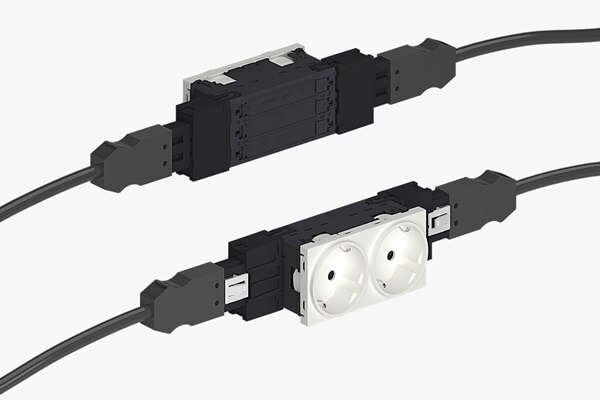

Plug-and-Play-Anschluss.
Zum Ruck­zuck-stecken.

steckdose-ecoline45-gerade-adapter-DE-09-2026-lan-f7

Steck­technik

Die Plug-and-Play-Fähig­keit unserer Steck­dosen ist ein ganz beson­derer Vorteil. Die Steck­technik ist mit den beiden gängigen Steck­sys­temen WAGO Winsta und Wieland GST18 kompa­tibel. Sie verein­facht Einbau und Instal­la­tion deut­lich, spart dadurch wert­volle Zeit und erhöht gleich­zeitig die Verpo­lungs­si­cher­heit. Bei Verwen­dung der Steck­technik kann zudem auf den Boden des Gerä­te­be­chers verzichtet werden, da die Steck­ver­bin­dung berüh­rungs­si­cher ausge­führt ist.
steckdose-ecoline45-backside-adapter-DE-09-2026-lan-f7

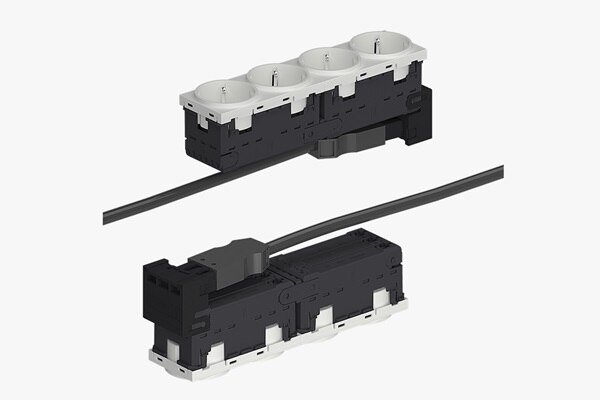

Adapter für jede Anwen­dung

Für den Einsatz in den Boden­ka­nälen tehalit BKG/BKB stehen bei Anwen­dung der Steck­technik gerade Adapter zur Verfü­gung, während bei Versor­gungs­ein­heiten und nivel­lier­baren Kassetten abge­win­kelte, soge­nannte Backside-Adapter einge­setzt werden. In beiden Fällen nutzen die jewei­ligen Adapter den zur Verfü­gung stehenden Raum optimal.

Gerä­te­einbau kompa­tibel zu vier Boden­in­stal­la­ti­ons­sys­temen

Blick auf gefliesten Boden mit Hager EKQ1200LE1 Edelstahlkassette von Hager mit Deckel in gleicher Optik und Kabelauslass-Wippe

Nivel­lier­bare Kassetten

Für trocken und nass gerei­nigte Böden. Ideal für Bereiche mit viel Publi­kums­ver­kehr oder schweren Lasten, die häufig gerei­nigt werden.

nivellierbare-kassetten
Blick in modernes Büro mit installiertem Hager tehalit Bodenkanal mit Kabeln für einen Arbeitsplatz

Boden­ka­näle tehalit BKG/BKB

Für trocken gerei­nigte Böden. Die Kanäle sind kombi­nierbar. Ideal für Büros.

estrichbuendige-kanalsysteme
LAR02MTS-fliesenboden-tehalit-DE-04-2025-018-squ

Boden­steck­dosen

Für trocken und nass gerei­nigte Böden. Ideal für Bereiche mit viel Publi­kums­ver­kehr, die häufig gerei­nigt werden.

bodensteckdosen
VQ12057011-teppichboden-tehalit-DE-04-2025-002-squ

Versor­gungs­ein­heiten

Vorwie­gend für trocken gerei­nigte Böden. Ideal für Büros.

Online-Konfi­gu­rator für Versor­gungs­ein­heiten und nivel­lier­bare Kassetten

Konfi­gu­rieren Sie per Drag & Drop Ihre Unter­flur­ver­sor­gungs­ein­heit. Während der Konfi­gu­ra­tion werden Ihnen jeweils die passenden Produkte ange­zeigt. Sie müssen nur noch die Einbau­ge­räte nach benö­tigter Funk­tion auswählen.

Zum Konfigurator
